MSteel批量打印软件

MSteel批量打印软件的最新版本是一款功能强大的CAD图纸批量打印解决方案。这款官方版本的软件安装简便，即装即用，无需进行复杂的配置，即可实现批量打印至纸张或多种格式的文件，如PDF、DWF、JPG和PNG。在打印至PDF文件时，MSteel提供了灵活的选项，既可以将每张图纸打印为单独的单页PDF文件，也可以将它们合并为一个完整的PDF文件。此外，当打印到DWF、JPG或PNG格式的文件时，用户还可以自定义设置纸张的背景颜色，以满足不同的打印需求。

MSteel批量打印软件特色

      1、支持PDF、DWF、JPG、png等格式的图片：可打印为单页PDF、DWF、JPG、PNG文件，也可合并为一个PDF文件。

      2、可自动遍历模型、布局空间进行打印：支持批量编辑图框上的版次、日期等信息进行批量编辑，利用批打印对话框读取的图框信息来导出目录，还可以批量编辑图框上的版次、日期等信息。

      3、智能识别纸张大小及旋转，智能套装：可自动设置纸张，自动读取图框上信息，根据图框上信息按规则生成文件名。

      4、即装即用，无需任何设置：内置预览功能，可以直接预览图形文件。

      5、AutoCAD 2008至AutoCAD 2021，可以安装在任何版本的AutoCAD中。

MSteel批量打印软件功能介绍

      1、自动读取和生成文件名：软件能够自动读取图框上的信息，并根据这些信息按照预设规则生成文件名，从而简化了命名和重命名文件的操作。

      2、批量打印支持：该软件支持批量打印，可以同时处理多个CAD文件，大大提高了打印效率。

      3、自定义打印设置：用户可以根据自己的需求自定义打印设置，包括打印风格、纸张大小、打印比例等，从而更好地控制打印效果。

      4、兼容性强：MSteel批量打印软件与AutoCAD紧密集成，支持AutoCAD的各个版本，保证了软件的广泛适用性。

MSteel批量打印软件使用方法

      1、打开CAD，工具

MSteel批量打印软件安装步骤

      1、在PC下载网下载MSteel批量打印软件最新版软件包

      2、解压MSteel批量打印软件，运行“EXE.文件”

      3、双击打开,进入MSteel批量打印软件界面

      4、此软件为绿色版，无需安装即可使用

MSteel批量打印软件常见问题

      一、打印到文件时，是否需要设置周边留白？

      软件虽然有留白设置，但不建议进行图纸留白。如果设置正值留白，则纸张尺寸会变为非标；如果设置负值留白，则实际的打印比例会混乱，比如原来是按 1:100 来打印到标准 A1 纸张，设置负值留白后实际打印比例可能就变成 1:102。

      建议的解决方法是将图框的外边框内缩 2mm，然后再在原来打印范围边角设置边缘线，如下图：

      二、有时候打印出来的感觉颜色有点淡？

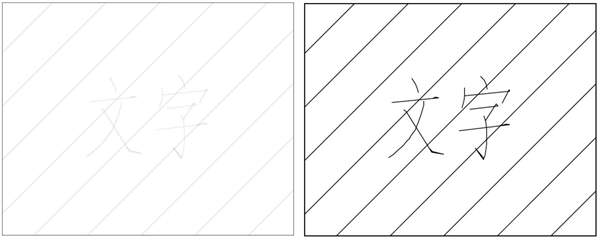

      一般是由于选择的纸张太大，造成线条相对很细。例如纸张是 200mmx200mm，线条宽度0.2mm，屏幕上显示正常；若纸张改为 2000mmx2000m，线条宽度还是 0.2mm，屏幕上显示线就相对细了。如下图，同一张图，输出的纸张尺寸不同，左侧纸张尺寸为右侧纸张尺寸的 10 倍，则左侧线宽相对纸张尺寸来说小了，所以屏幕上显得细和淡了。

      三、打印出来后，怎么会有局部图形缺失？

      可能原因 1：缺失的图形在非打印图层上，比如 def_points 图层就是非打印图层，在非打印图层上的图形不会被打印出来；

      可能原因 2：图形的颜色被设为了（255,255,255），就是白色，所以在白底 PDF 上显示不出来。

      四、打印时可以将最外边框不打印出来吗？

      解决方法 1：可以将最外边框放在非打印图层上（比如 def_points 图层就是非打印图层），非打印图层上的图形将不会被打印出来。

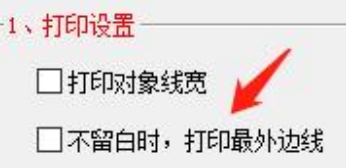

      解决方法 2：打印设置里不要勾选<不留白时，打印最外边线>

      1、修复部分bug

      2、优化了部分功能
