原创迅捷CAD看图软件测量CAD图纸面积的操作步骤

编辑:小禾 来源:PC下载网时间:2020-07-19 10:05:11

  使用迅捷CAD看图软件编辑好图纸后,CAD图纸里有多个图形,查看图纸时需知道图纸面积是多少,那如何测量CAD图纸面积呢?相信很多的小伙伴还不了解,下面小编就来给大家分享一下迅捷CAD看图软件测量CAD图纸面积的操作步骤,希望能够对大家有所帮助。

  1.启动迅捷CAD看图软件,进入到CAD看图软件的使用界面。

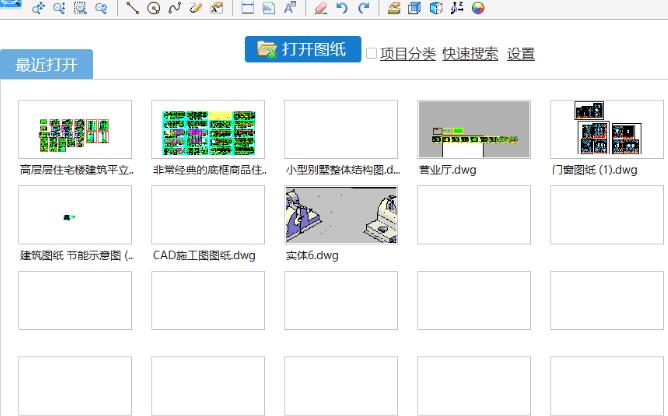

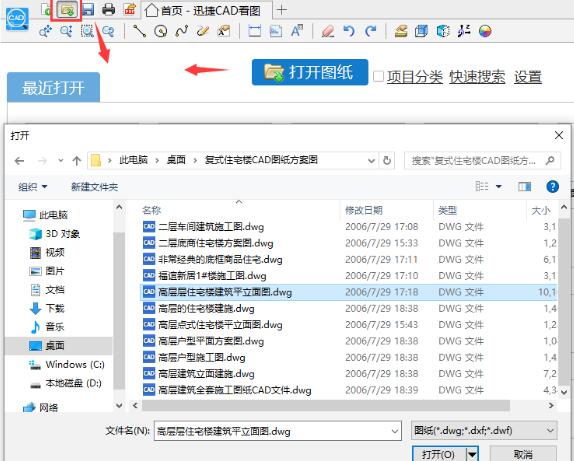

  2.在点击CAD看图软件上方中的“打开文件”或者是“打开图纸”选项,在界面弹出的“打开”对话框中,选择需要测量面积的CAD图纸进行打开。若最近使用过这张CAD图纸,大家就可以在“最近打开”中查找,直接点击打开就可以使用了。

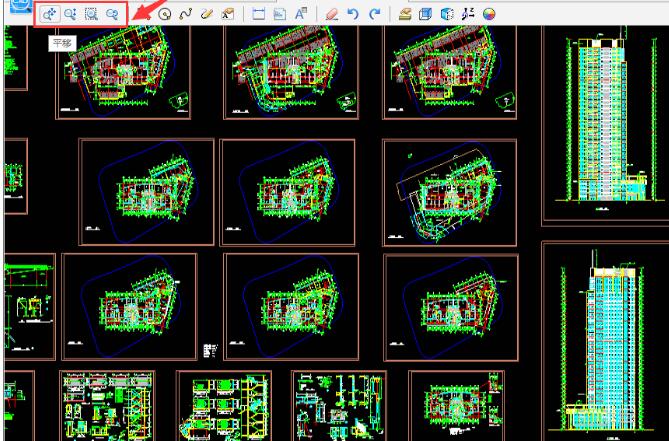

  3.将CAD图纸进行打开之后,使用CAD看图软件上方中的平移、适时缩放、窗口放大、返回全图等功能,将CAD图纸移动到适当位置中。

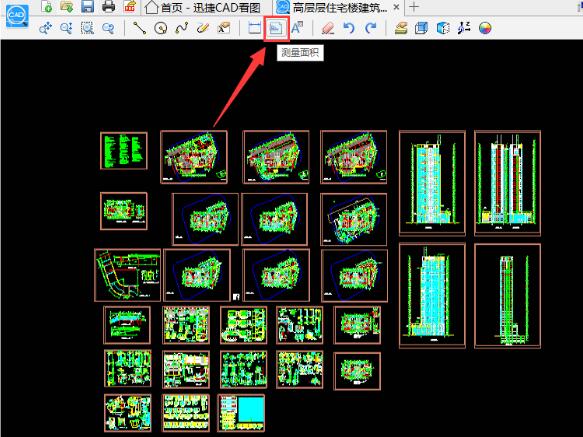

  4.将CAD图纸进行查看完成后,想要测量CAD图纸的面积,就可以点击上方工具栏中的“测量面积”选项来测量CAD图纸面积。

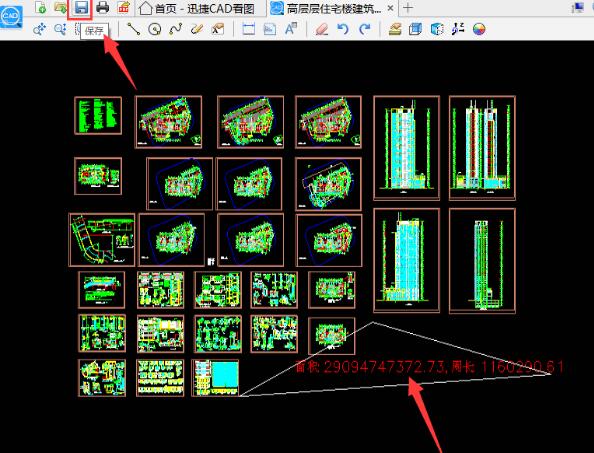

  5.在使用鼠标框选出CAD图纸需要测量面积的部分,之后在点击回车键就可以测量出该区域图纸的面积是多少了,测量完成后还能点击上方中“保存”按钮将CAD图纸进行保存。


  上文就讲解了迅捷CAD看图软件测量CAD图纸面积的操作步骤,希望有需要的朋友都来学习哦。
