原创solidworks轴类零件刻字方法介绍

编辑:小靖子 来源:PC下载网时间:2020-08-01 14:03:19

  许多小伙伴还不晓得solidworks轴类零件刻字操作,不过没关系,下面小编就分享了solidworks轴类零件刻字方法内容,希望感兴趣的朋友都来共同学习哦。

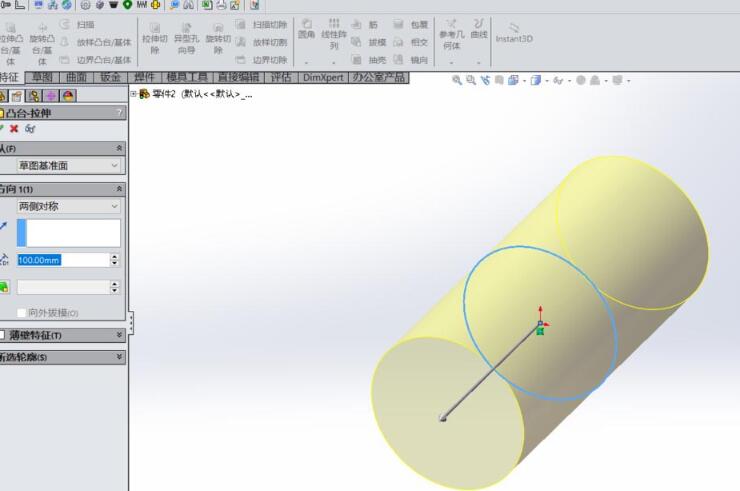

  1、打开solidworks之后,任意画一个轴

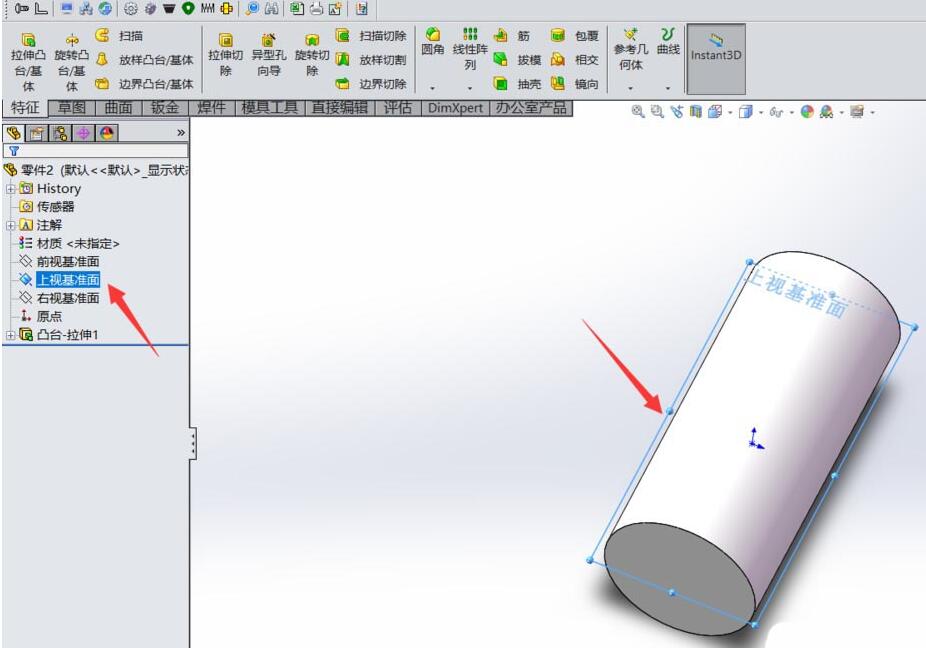

  2、选择轴中心的一个基准面,新建一个草图

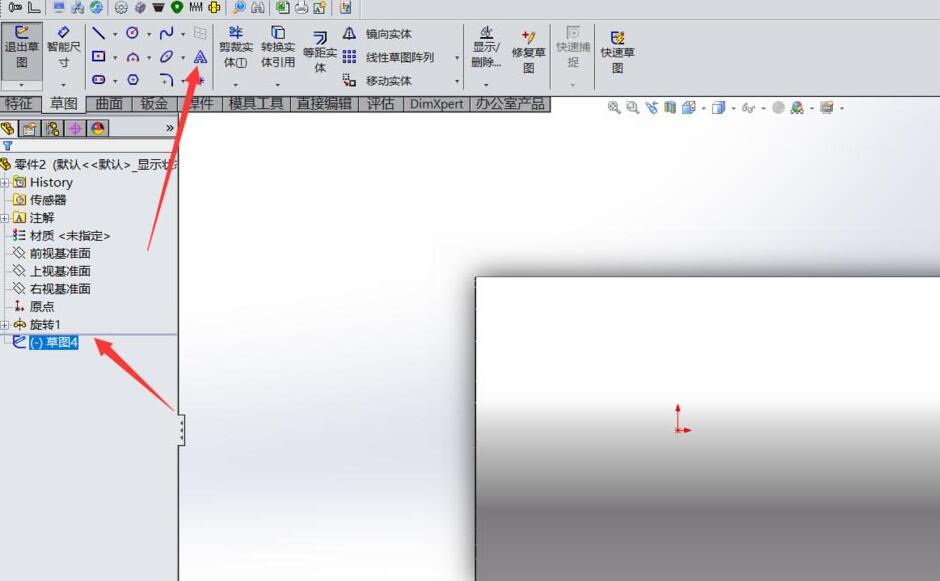

  3、新建草图之后,点击文字输入

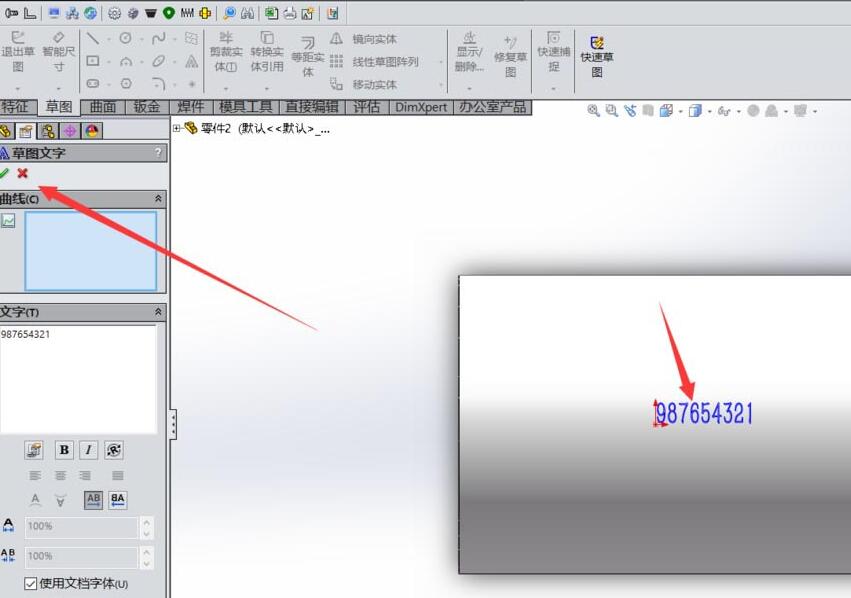

  4、在草图上输入文字,文字输入好之后退出草图

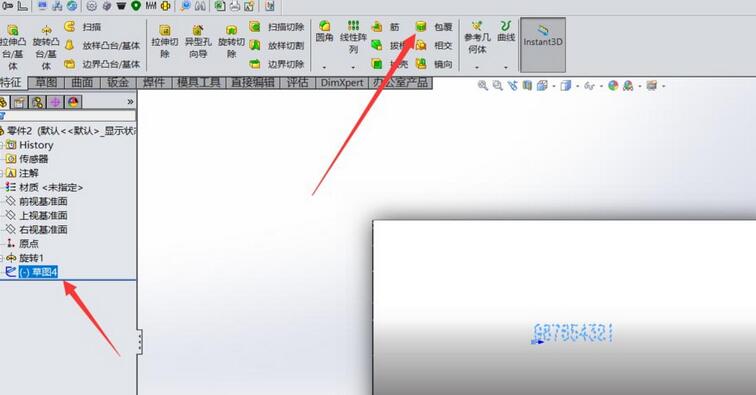

  5、之后选中草图,在选择特征里面的包覆指令

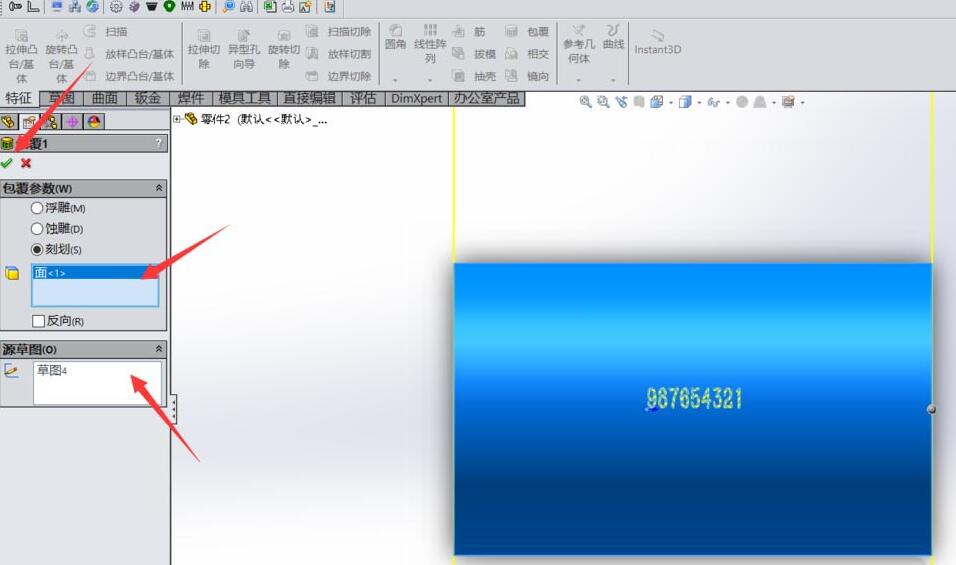

  6、选择轴上的面,选择刻字类型,之后点击确定即可把字刻到轴上


  上文就讲解了solidworks轴类零件刻字方法,希望有需要的朋友都来学习哦。
